Trommel para Oro Aluvial - 100m3/h - Plano en AutoCAD (DWG)

Descripción general del archivo

El presente archivo corresponde a un modelo técnico base de un Trommel / Scrubber para minería aluvial, desarrollado como archivo de trabajo inicial para proyectos de recuperación de oro.

El diseño ha sido elaborado en escala real 1:1 y debe entenderse como un punto de partida, ya que cada operación minera presenta condiciones distintas de material, granulometría, contenido de arcillas, disponibilidad de agua y potencia instalada.

Contenido del archivo

El archivo incluye:

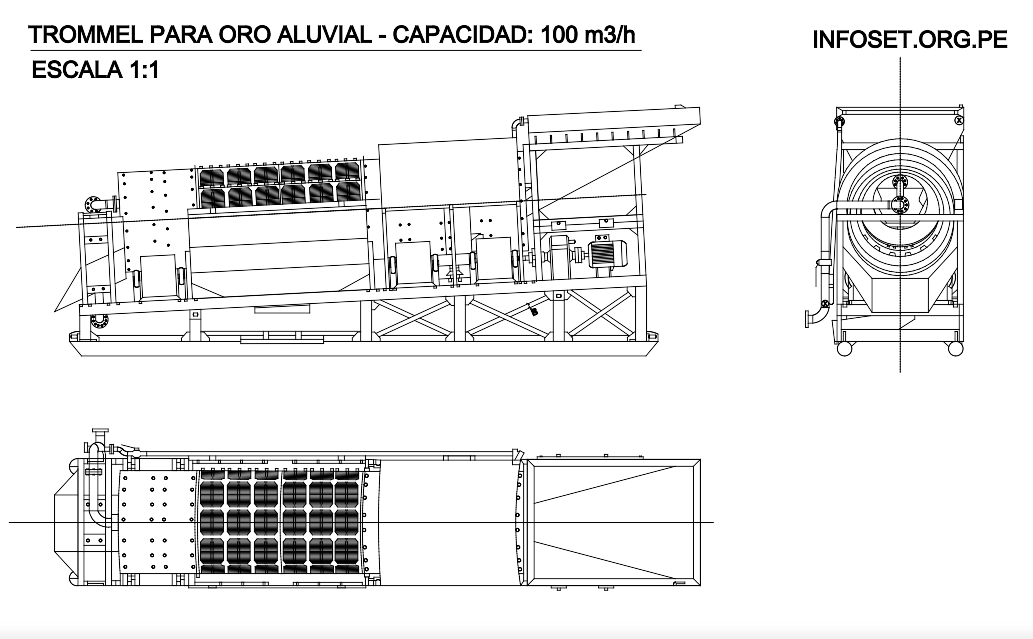

• Plano técnico en tres vistas: planta, frontal y lateral.
• Manual técnico general con criterios de uso y operación.
• Recomendaciones prácticas para la fabricación y adaptación en minería aluvial.

!!! NO incluye !!! despiece detallado, especificaciones técnicas de aceros, ni planos constructivos finales de nodos, uniones y componentes, ya que estos normalmente se definen y optimizan directamente en el taller de fabricación.

Uso del modelo y adaptación

Este archivo está destinado a ser editado, modificado y adaptado según el material real a procesar. Se recomienda previamente discutir el proyecto con un geólogo, un ingeniero minero con experiencia en trommels y el equipo metalmecánico que realizará la fabricación.

El modelo puede ajustarse en función de la capacidad requerida, el grado de arcillosidad, la potencia disponible, el caudal de agua y las condiciones específicas del sitio.

Parámetros técnicos referenciales

Los valores indicados a continuación son referenciales y pueden variar según la configuración final del equipo:

Capacidad de proceso: hasta 100–150 m³/h
Tamaño máximo de alimentación: 200–300 mm.
Diámetro del tambor: aproximadamente 1800 mm.
Longitud de la parte activa del tambor: aproximadamente 3000 mm.
Longitud de la zona de cribado: aproximadamente 2400–3000 mm.
Tamaño de abertura del tamiz: 16–20 mm.
Material cribado: mineral arcilloso, arenas y gravas lavadas con liberación de finos.
Potencia del motor principal: 55 kW.
Velocidad de rotación: 15 rpm, regulable mediante variador de frecuencia.

Tolerancias dimensionales

Las dimensiones mostradas en el plano son aproximadas. En el archivo DWG pueden existir variaciones menores de algunos valores (por ejemplo, 2967 mm en lugar de 3000 mm), lo cual es normal en modelos técnicos de referencia.

Estas diferencias, del orden de milímetros o pocos centímetros, no afectan el principio de funcionamiento del equipo y deben considerarse tolerancias normales de ingeniería.

Lavado y acción mecánica

El proceso de lavado se basa en la acción combinada del agua y la rotación del tambor, generando fricción entre partículas, impacto controlado y desprendimiento progresivo de arcillas.

Se recomienda una presión de agua de 0.15 – 0.30 MPa. En la parte inicial del tambor pueden incorporarse placas o perfiles metálicos soldados para acelerar el desmenuzamiento.

Dimensiones, transporte y montaje

El diseño permite transporte en plataforma estándar para longitud y ancho: longitud menor a 13.6 m, ancho menor a 2.5 m. La altura total de 4.57 m puede requerir uso de plataforma baja (Lowbed) o permiso especial de transporte para cargas sobredimensionadas. Esto facilita un montaje relativamente sencillo en campo.

Peso total estimado: no superior a 18 toneladas, dependiendo de los materiales y refuerzos definidos durante la fabricación.

Consideración final

Este archivo debe entenderse como un modelo técnico de arranque. El rendimiento final del trommel dependerá del ajuste correcto del diseño, la experiencia del equipo técnico y la adaptación continua durante la operación en campo.
